EDUARDO BARROS



Proyecto y construcción del:



Ultima actualización: 23-oct-2014

Varios



Algunos detalles fotográficos sobre como fabrique algunas cosas del avión

Agosto de 2012

Nueva instalación de la Batería

Con el fin de atrasar el centro de gravedad y dar lugar a la instalación del radiador de aceite del motor corrijo la instalación de la batería llevándola a una posición detrás de la baulera del piloto.

Esto fue muy simple y consistió en pegar y laminar en el fondo del fuselaje dos tacos de madera de 19 mm. y ahusados en altura para que la batería quede en posición horizontal con el avión en vuelo recto y nivelado, coloco dos ángulos de aluminio atornillados y la caja de la batería sobre estos también con tornillos.



El tuvo de descarga



Y la instalación completa con el relé de master






Cajas de calefacción y ventilación a la cabina



Las construí en chapa de aluminio que encontré en un taller aeronáutico amigo



El sello de goma.



El parallamas con los orificios por donde ingresara el aire caliente y frío a la cabina.



Una ya colocada en su lugar.

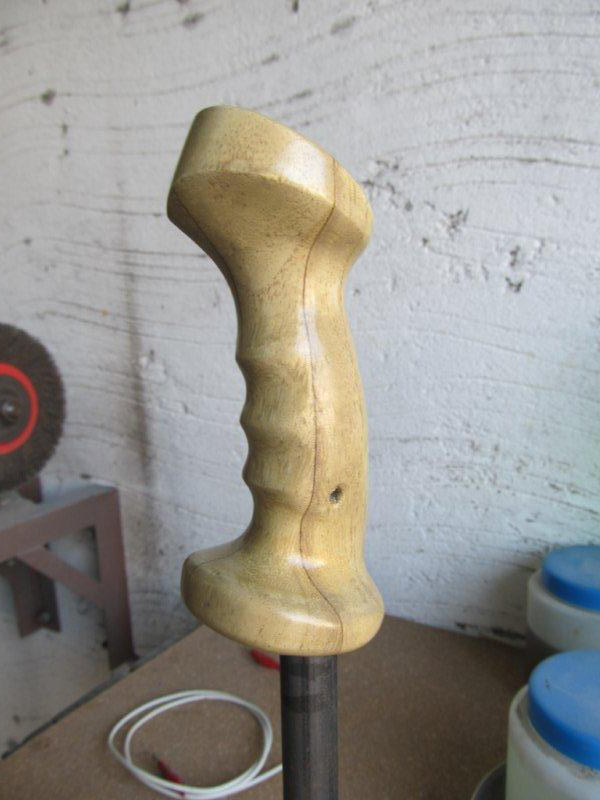

Grip del piloto



Tallado en madera de KIRI y laqueado



Con comando de trim y PTT






Tubo de Pitot
