Subaru EJ 22, Sistema de Encendido



Diciembre de 2008







No voy a discutir sobre el encendido electrónico que trae de fabrica este motor, solo voy a explicar por que no lo lo voy a utilizar.

_En principio cuando compre el motor me traje toda la instalación eléctrica del auto, incluyendo la computadora central quien es la encargada de manejar tanto el encendido, la inyección de combustible multipunto y muchos parámetros mas, solo que cuando la revise con mas tranquilidad me encontré que a esta le faltaba parte de los circuitos electrónicos no me pregunten por que pero no estaban, supongo que a alguien los necesito y los saco.

_Segundo, al motor también le faltaban la mayoría de los censores de encendido que transmiten la información a la ECU.

_De todo los elementos relacionados al encendido que funcionaban solo tenia la bobina de alta que es la que produce la chispa.

Como el costo de adquirir todo estos elementos era muy alto (mas del doble de lo que me costo el motor), es que decidí desechar este encendido y como el motor tiene en uno de sus árboles de levas un lugar donde poder instalarlo se me ocurrió colocar un distribuidor Magnetti Marelli también con encendido electrónico.

La diferencia entre este y el encendió original son varias pero la principal es el avance, que en este caso es mecánico como en todo distribuidor.

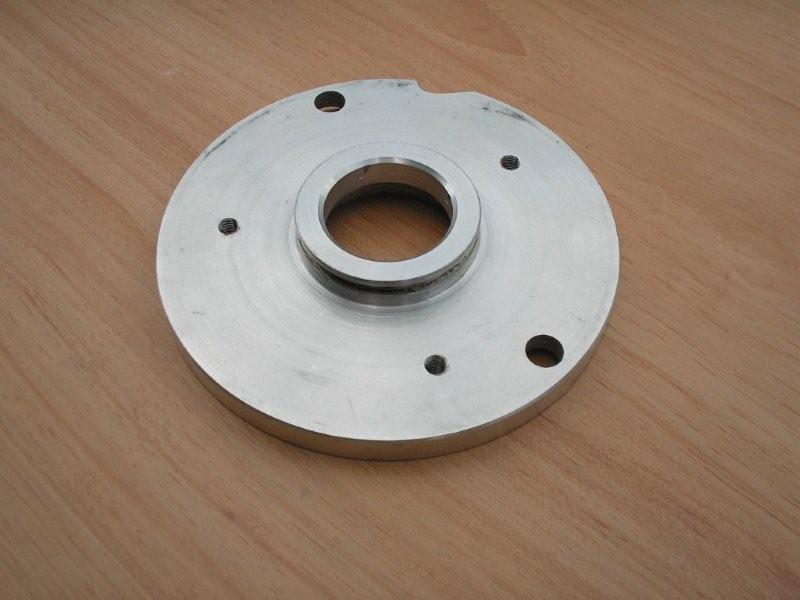

Este es el lugar donde en motores mas antiguos he visto colocado un distribuidor, de no se que marca y que no pude conseguir, por lo que tuve que hace una pieza de adaptación en aluminio muy simple que permita colocar el que compre.



Ya colocado en su posición. Nótese que he sacado el modulo de encendido que en este modelo viene colocado en el exterior de la carcasa, el motivo es que en este lugar el distribuidor recibirá todo el aire caliente proveniente de uno de los radiadores de refrigeración del motor, y como estos aparatitos electrónicos son enemigos de las altas temperatura, he decidido colocarlo sobre el parallamas y a su vez construir sobre el una caja de refrigeración independiente.



Luego de estudiar en los libros de Bingelis todo lo referido a las instalaciones eléctricas, encuentro que todo cableado por el cual circulen o se produzcan oscilaciones de tensión de baja o alta frecuencia, deberán ser aislados para evitar interferencias en los equipos de comunicaciones, esto es muy simple y se logra armado ciertas partes de la instalación con cables de los llamados mallados, ¿en que consiste?, en grupos  de 1,2,3 de cables, o los que hagan falta recubiertos con una malla de cobre u otro material metálico, y que hace las veces de Jaula de Faraday, evitando que las ondas de radio que producen estos cables salgan e interfieran con los equipos de comunicaciones; de la misma manera se utilizan en la instalación de estos equipos ya que también evitan el ingreso de las interferencias hacia los cables.

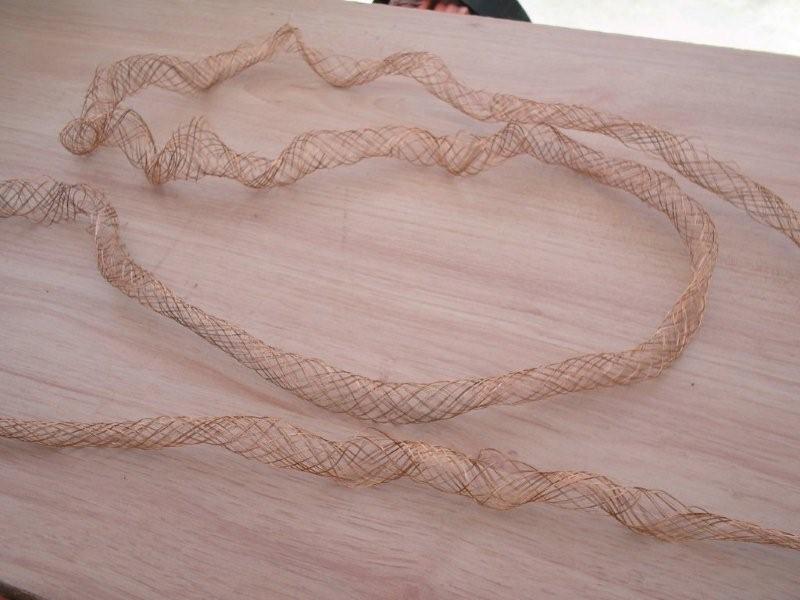

Por supuesto que estos cables se pueden comprar pero no son muy comunes, con lo cual con un poco de malla de cobre que extraje de un cable coaxil de 75 Ω, fabrique mis propios cables mallados muy económicos y a medida.



En las fotos se pueden ver los detalles de su construcción.



La malla  en lo posible debe conectarse a masa en sus dos extremos.


Abril de 2009



Aquí esta toda la instalación terminada y funcionando a la perfección.



Arriba a la derecha el modulo instalado en el parallamas y aquí ya con su caja de refrigeración.
